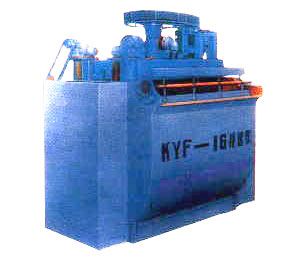

該浮選機采用“Ｕ”型槽體、空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接角界面。在浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到最終成為尾礦。
型號 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38 槽體尺寸 長/mm 1000 1300 1600 1800 2200 2800 3100 3600 寬/mm 1000 1300 1600 1800 2200 2800 3100 3600 高/mm 1100 1250 1400 1500 1950 2400 2900 3400 單效容積/kg 826.31 1419 1885 2206 3600 5900 7500 10300 有效容積/m³ 1 2 3 4 8 16 24 38 生產能力(按礦漿體積計算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—16 4—24 10—38 主軸電動機 型號 Y Y Y Y Y Y Y Y280S-8 功率/KW 4 5.5 7.5 11 15 30 30 37 轉速/(r/min) 960 720 720 970 730 730 730 740 葉輪 直徑/mm 340 410 480 550 630 740 800 880 高度/mm 215 256 300 340 390 460 — 545 轉速/(r/min) 281 247 219 200 175 160 150 138 圓周速度/(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36 刮板電動機 型號 Y90S-4 Y90S-4 Y Y Y Y Y Y 功率/KW 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5 轉速/(r/min) 1400 1400 1400 1400 1400 1400 1400 1400 刮板 轉速/(r/min) 18 18 16 16 16 16 16 16 直徑/mm 500 500 580 600 600 700 700 500 鼓風機風壓/kPa ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3 最大充氣量/(m³/㎡·min) 2 2 2 2 2 2 2 2
